Descrizione

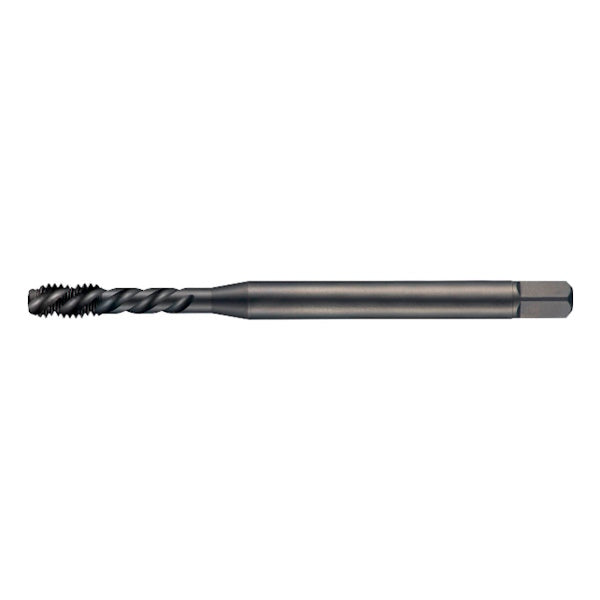

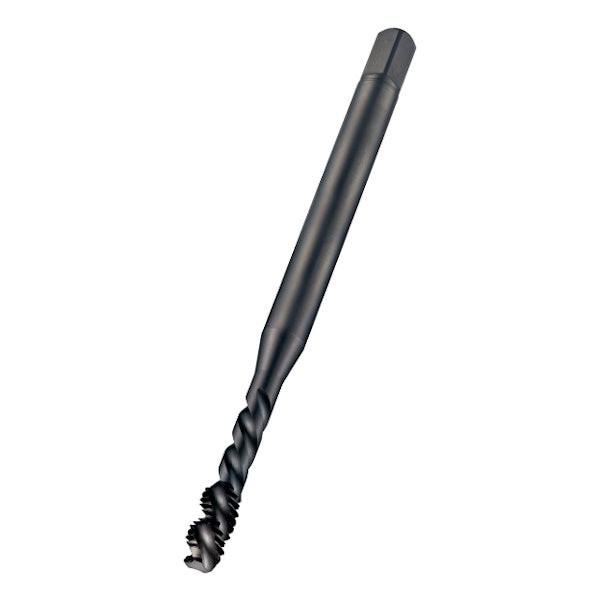

Dormer maschio a macchina HSS-E-PM scanalature elicoidali a 45°, metrico, standard DIN art.EX016H.

  • Maschio a macchina per produrre filettature ad accoppiamento normale entro una tolleranza di 6H.
  • La scanalatura elicoidale è adatta per fori ciechi.
  • La superficie vaporizzata agisce per trattenere il fluido da taglio e prevenire l’incollamento dei trucioli sull’utensile.

Specifiche articolo

Schede tecniche e di sicurezza

Scopri di più

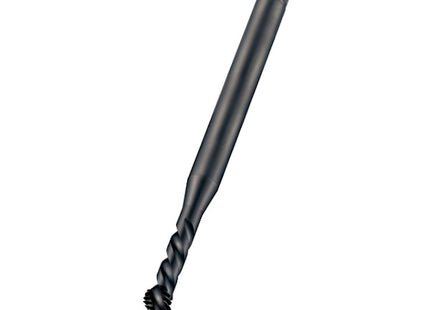

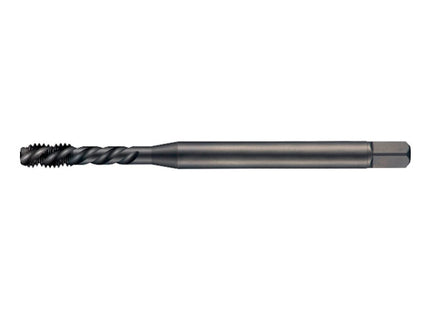

DORMER MASCHIO MACCHINA EX016H HSS-E PM PER FORI CIECHI

Forma del prodotto

Dormer maschio a macchina HSS-E-PM scanalature elicoidali a 45°, metrico, standard DIN art.EX016H. Maschio a macchina per produrre filettature ad... Per saperne di più

Scarica il PDF del prodotto

Descrizione

Dormer maschio a macchina HSS-E-PM scanalature elicoidali a 45°, metrico, standard DIN art.EX016H.

  • Maschio a macchina per produrre filettature ad accoppiamento normale entro una tolleranza di 6H.
  • La scanalatura elicoidale è adatta per fori ciechi.
  • La superficie vaporizzata agisce per trattenere il fluido da taglio e prevenire l’incollamento dei trucioli sull’utensile.

Specifiche articolo

Schede tecniche e di sicurezza

Scopri di più

Varianti e versioni

Image Prezzo Quantità Info Carrello
Immagine del prodotto EX01M10 rinforzato M10x1,5 M10 1,5 15 39 100 10 8 11 8,5 3 371 55,1 30.87€
- +
Immagine del prodotto EX01M12 ridotto M12x1,75 M12 1,75 16 - 110 9 7 10 10,3 3 376 54,6 39.53€
- +
Immagine del prodotto EX01M14 ridotto M14x2 M14 2 20 - 110 11 9 12 12 3 376 73 55.34€
- +
Immagine del prodotto EX01M16 ridotto M16x2 M16 2 20 - 110 12 9 12 14 4 376 91,6 56.7€
- +
Immagine del prodotto EX01M18 ridotto M18x2,5 M18 2,5 25 - 125 14 11 14 15,5 4 376 131,6 81.93€
- +
Immagine del prodotto EX01M20 ridotto M20x2,5 M20 2,5 25 - 140 16 12 15 17,5 4 376 197,9 86.96€
- +
Immagine del prodotto EX01M22 ridotto M22x2,5 M22 2,5 25 - 140 18 14,5 17 19,5 4 376 237 114.76€
- +
Immagine del prodotto EX01M24 ridotto M24x3 M24 3 30 - 160 18 14,5 17 21 4 376 288 107.34€
- +
Immagine del prodotto EX01M27 ridotto M27x3 M27 3 30 - 160 20 16 19 24 4 376 370 153.92€
- +
Immagine del prodotto EX01M3 rinforzato M3x0,5 M3 0,5 6 18 56 3,5 2,7 6 2,5 3 371 6 20.66€
- +
Immagine del prodotto EX01M30 ridotto M30x3,5 M30 3,5 36 - 180 22 18 21 26,5 4 376 493 181.6€
- +
Immagine del prodotto EX01M33 ridotto M33x3,5 M33 3,5 36 - 180 25 20 23 29,5 4 376 609,1 262.61€
- +
Immagine del prodotto EX01M36 ridotto M36x4 M36 4 40 - 200 28 22 25 32 4 376 889,2 290.96€
- +
Immagine del prodotto EX01M39 ridotto M39x4 M39 4 40 - 200 32 24 27 35 4 376 1080 380.75€
- +
Immagine del prodotto EX01M4 rinforzato M4x0,7 M4 0,7 7 21 63 4,5 3,4 6 3,3 3 371 9 20.95€
- +
Immagine del prodotto EX01M5 rinforzato M5x0,8 M5 0,8 8 25 70 6 4,9 8 4,2 3 371 14,4 22.13€
- +
Immagine del prodotto EX01M6 rinforzato M6x1 M6 1 10 31 80 6 4,9 8 5 3 371 16,5 22.24€
- +
Immagine del prodotto EX01M8 rinforzato M8x1,25 M8 1,25 12 35 90 8 6,2 9 6,8 3 371 35,5 25.4€
- +

Varianti e versioni

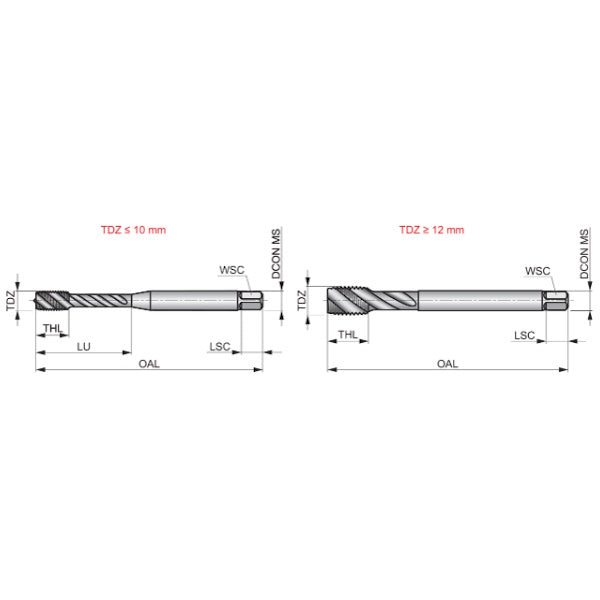

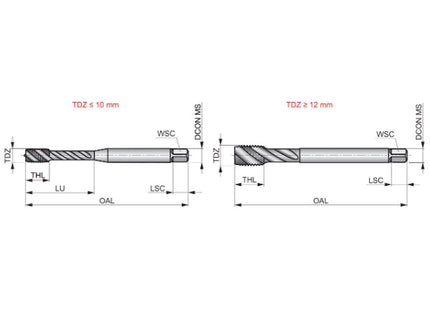

Codice:
EX01M10
Tipo gambo:
rinforzato
Misura mm.:
M10x1,5
Filettatura mm.:
M10
Passo del filetto (TP) mm.:
1,5
Lunghezza filetto (THL) mm.:
15
Lunghezza utile (LU) mm.:
39
Lunghezza complessiva (OAL) mm.:
100
Diametro attacco (DCON MS) mm.:
10
Larghezza di bloccaggio (WSC) mm.:
8
Lunghezza bloccaggio (LSC) mm.:
11
Diametro del preforo (PHD) mm.:
8,5
Numero taglienti:
3
Conforme DIN:
371
Peso lordo gr.:
55,1
Prezzo:
30.87€
Acquista +5 unità per risparmiare -18%
Copia codice sconto: SQEX01M10
INFO
- +
Codice:
EX01M12
Tipo gambo:
ridotto
Misura mm.:
M12x1,75
Filettatura mm.:
M12
Passo del filetto (TP) mm.:
1,75
Lunghezza filetto (THL) mm.:
16
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
110
Diametro attacco (DCON MS) mm.:
9
Larghezza di bloccaggio (WSC) mm.:
7
Lunghezza bloccaggio (LSC) mm.:
10
Diametro del preforo (PHD) mm.:
10,3
Numero taglienti:
3
Conforme DIN:
376
Peso lordo gr.:
54,6
Prezzo:
39.53€
Acquista +5 unità per risparmiare -18%
Copia codice sconto: SQEX01M12
INFO
- +
Codice:
EX01M14
Tipo gambo:
ridotto
Misura mm.:
M14x2
Filettatura mm.:
M14
Passo del filetto (TP) mm.:
2
Lunghezza filetto (THL) mm.:
20
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
110
Diametro attacco (DCON MS) mm.:
11
Larghezza di bloccaggio (WSC) mm.:
9
Lunghezza bloccaggio (LSC) mm.:
12
Diametro del preforo (PHD) mm.:
12
Numero taglienti:
3
Conforme DIN:
376
Peso lordo gr.:
73
Prezzo:
55.34€
Acquista +5 unità per risparmiare -18%
Copia codice sconto: SQEX01M14
INFO
- +
Codice:
EX01M16
Tipo gambo:
ridotto
Misura mm.:
M16x2
Filettatura mm.:
M16
Passo del filetto (TP) mm.:
2
Lunghezza filetto (THL) mm.:
20
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
110
Diametro attacco (DCON MS) mm.:
12
Larghezza di bloccaggio (WSC) mm.:
9
Lunghezza bloccaggio (LSC) mm.:
12
Diametro del preforo (PHD) mm.:
14
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
91,6
Prezzo:
56.7€
Acquista +5 unità per risparmiare -18%
Copia codice sconto: SQEX01M16
INFO
- +
Codice:
EX01M18
Tipo gambo:
ridotto
Misura mm.:
M18x2,5
Filettatura mm.:
M18
Passo del filetto (TP) mm.:
2,5
Lunghezza filetto (THL) mm.:
25
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
125
Diametro attacco (DCON MS) mm.:
14
Larghezza di bloccaggio (WSC) mm.:
11
Lunghezza bloccaggio (LSC) mm.:
14
Diametro del preforo (PHD) mm.:
15,5
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
131,6
Prezzo:
81.93€
Acquista +3 unità per risparmiare -18%
Copia codice sconto: SQEX01M18
INFO
- +
Codice:
EX01M20
Tipo gambo:
ridotto
Misura mm.:
M20x2,5
Filettatura mm.:
M20
Passo del filetto (TP) mm.:
2,5
Lunghezza filetto (THL) mm.:
25
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
140
Diametro attacco (DCON MS) mm.:
16
Larghezza di bloccaggio (WSC) mm.:
12
Lunghezza bloccaggio (LSC) mm.:
15
Diametro del preforo (PHD) mm.:
17,5
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
197,9
Prezzo:
86.96€
Acquista +3 unità per risparmiare -18%
Copia codice sconto: SQEX01M20
INFO
- +
Codice:
EX01M22
Tipo gambo:
ridotto
Misura mm.:
M22x2,5
Filettatura mm.:
M22
Passo del filetto (TP) mm.:
2,5
Lunghezza filetto (THL) mm.:
25
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
140
Diametro attacco (DCON MS) mm.:
18
Larghezza di bloccaggio (WSC) mm.:
14,5
Lunghezza bloccaggio (LSC) mm.:
17
Diametro del preforo (PHD) mm.:
19,5
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
237
Prezzo:
114.76€
Acquista +3 unità per risparmiare -13%
Copia codice sconto: SQEX01M22
INFO
- +
Codice:
EX01M24
Tipo gambo:
ridotto
Misura mm.:
M24x3
Filettatura mm.:
M24
Passo del filetto (TP) mm.:
3
Lunghezza filetto (THL) mm.:
30
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
160
Diametro attacco (DCON MS) mm.:
18
Larghezza di bloccaggio (WSC) mm.:
14,5
Lunghezza bloccaggio (LSC) mm.:
17
Diametro del preforo (PHD) mm.:
21
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
288
Prezzo:
107.34€
Acquista +3 unità per risparmiare -13%
Copia codice sconto: SQEX01M24
INFO
- +
Codice:
EX01M27
Tipo gambo:
ridotto
Misura mm.:
M27x3
Filettatura mm.:
M27
Passo del filetto (TP) mm.:
3
Lunghezza filetto (THL) mm.:
30
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
160
Diametro attacco (DCON MS) mm.:
20
Larghezza di bloccaggio (WSC) mm.:
16
Lunghezza bloccaggio (LSC) mm.:
19
Diametro del preforo (PHD) mm.:
24
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
370
Prezzo:
153.92€
Acquista +3 unità per risparmiare -13%
Copia codice sconto: SQEX01M27
INFO
- +
Codice:
EX01M3
Tipo gambo:
rinforzato
Misura mm.:
M3x0,5
Filettatura mm.:
M3
Passo del filetto (TP) mm.:
0,5
Lunghezza filetto (THL) mm.:
6
Lunghezza utile (LU) mm.:
18
Lunghezza complessiva (OAL) mm.:
56
Diametro attacco (DCON MS) mm.:
3,5
Larghezza di bloccaggio (WSC) mm.:
2,7
Lunghezza bloccaggio (LSC) mm.:
6
Diametro del preforo (PHD) mm.:
2,5
Numero taglienti:
3
Conforme DIN:
371
Peso lordo gr.:
6
Prezzo:
20.66€
Acquista +10 unità per risparmiare -18%
Copia codice sconto: SQEX01M3
INFO
- +
Codice:
EX01M30
Tipo gambo:
ridotto
Misura mm.:
M30x3,5
Filettatura mm.:
M30
Passo del filetto (TP) mm.:
3,5
Lunghezza filetto (THL) mm.:
36
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
180
Diametro attacco (DCON MS) mm.:
22
Larghezza di bloccaggio (WSC) mm.:
18
Lunghezza bloccaggio (LSC) mm.:
21
Diametro del preforo (PHD) mm.:
26,5
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
493
Prezzo:
181.6€
Acquista +3 unità per risparmiare -13%
Copia codice sconto: SQEX01M30
INFO
- +
Codice:
EX01M33
Tipo gambo:
ridotto
Misura mm.:
M33x3,5
Filettatura mm.:
M33
Passo del filetto (TP) mm.:
3,5
Lunghezza filetto (THL) mm.:
36
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
180
Diametro attacco (DCON MS) mm.:
25
Larghezza di bloccaggio (WSC) mm.:
20
Lunghezza bloccaggio (LSC) mm.:
23
Diametro del preforo (PHD) mm.:
29,5
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
609,1
Prezzo:
262.61€
Acquista +3 unità per risparmiare -13%
Copia codice sconto: SQEX01M33
INFO
- +
Codice:
EX01M36
Tipo gambo:
ridotto
Misura mm.:
M36x4
Filettatura mm.:
M36
Passo del filetto (TP) mm.:
4
Lunghezza filetto (THL) mm.:
40
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
200
Diametro attacco (DCON MS) mm.:
28
Larghezza di bloccaggio (WSC) mm.:
22
Lunghezza bloccaggio (LSC) mm.:
25
Diametro del preforo (PHD) mm.:
32
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
889,2
Prezzo:
290.96€
Acquista +3 unità per risparmiare -13%
Copia codice sconto: SQEX01M36
INFO
- +
Codice:
EX01M39
Tipo gambo:
ridotto
Misura mm.:
M39x4
Filettatura mm.:
M39
Passo del filetto (TP) mm.:
4
Lunghezza filetto (THL) mm.:
40
Lunghezza utile (LU) mm.:
-
Lunghezza complessiva (OAL) mm.:
200
Diametro attacco (DCON MS) mm.:
32
Larghezza di bloccaggio (WSC) mm.:
24
Lunghezza bloccaggio (LSC) mm.:
27
Diametro del preforo (PHD) mm.:
35
Numero taglienti:
4
Conforme DIN:
376
Peso lordo gr.:
1080
Prezzo:
380.75€
Acquista +3 unità per risparmiare -13%
Copia codice sconto: SQEX01M39
INFO
- +
Codice:
EX01M4
Tipo gambo:
rinforzato
Misura mm.:
M4x0,7
Filettatura mm.:
M4
Passo del filetto (TP) mm.:
0,7
Lunghezza filetto (THL) mm.:
7
Lunghezza utile (LU) mm.:
21
Lunghezza complessiva (OAL) mm.:
63
Diametro attacco (DCON MS) mm.:
4,5
Larghezza di bloccaggio (WSC) mm.:
3,4
Lunghezza bloccaggio (LSC) mm.:
6
Diametro del preforo (PHD) mm.:
3,3
Numero taglienti:
3
Conforme DIN:
371
Peso lordo gr.:
9
Prezzo:
20.95€
Acquista +10 unità per risparmiare -18%
Copia codice sconto: SQEX01M4
INFO
- +
Codice:
EX01M5
Tipo gambo:
rinforzato
Misura mm.:
M5x0,8
Filettatura mm.:
M5
Passo del filetto (TP) mm.:
0,8
Lunghezza filetto (THL) mm.:
8
Lunghezza utile (LU) mm.:
25
Lunghezza complessiva (OAL) mm.:
70
Diametro attacco (DCON MS) mm.:
6
Larghezza di bloccaggio (WSC) mm.:
4,9
Lunghezza bloccaggio (LSC) mm.:
8
Diametro del preforo (PHD) mm.:
4,2
Numero taglienti:
3
Conforme DIN:
371
Peso lordo gr.:
14,4
Prezzo:
22.13€
Acquista +10 unità per risparmiare -18%
Copia codice sconto: SQEX01M5
INFO
- +
Codice:
EX01M6
Tipo gambo:
rinforzato
Misura mm.:
M6x1
Filettatura mm.:
M6
Passo del filetto (TP) mm.:
1
Lunghezza filetto (THL) mm.:
10
Lunghezza utile (LU) mm.:
31
Lunghezza complessiva (OAL) mm.:
80
Diametro attacco (DCON MS) mm.:
6
Larghezza di bloccaggio (WSC) mm.:
4,9
Lunghezza bloccaggio (LSC) mm.:
8
Diametro del preforo (PHD) mm.:
5
Numero taglienti:
3
Conforme DIN:
371
Peso lordo gr.:
16,5
Prezzo:
22.24€
Acquista +10 unità per risparmiare -18%
Copia codice sconto: SQEX01M6
INFO
- +
Codice:
EX01M8
Tipo gambo:
rinforzato
Misura mm.:
M8x1,25
Filettatura mm.:
M8
Passo del filetto (TP) mm.:
1,25
Lunghezza filetto (THL) mm.:
12
Lunghezza utile (LU) mm.:
35
Lunghezza complessiva (OAL) mm.:
90
Diametro attacco (DCON MS) mm.:
8
Larghezza di bloccaggio (WSC) mm.:
6,2
Lunghezza bloccaggio (LSC) mm.:
9
Diametro del preforo (PHD) mm.:
6,8
Numero taglienti:
3
Conforme DIN:
371
Peso lordo gr.:
35,5
Prezzo:
25.4€
Acquista +10 unità per risparmiare -18%
Copia codice sconto: SQEX01M8
INFO
- +

Visti di recente

Iscriviti alla nostra newsletter

Iscriviti alla nostra newsletter!

Rimani aggiornato su promozioni e aggiornamenti.

Footer image

© 2025 Renaudo, Built to innovate by Growe S.r.l.

  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Union Pay
  • Visa

Login

Hai dimenticato la password?

Non hai ancora registrato un account?
Crea un account
